استاندارد و نکات ایمنی نصب بریکر صنعتی
نصب بریکر صنعتی فرآیندی است که باید مطابق استاندارد نصب بریکر و با رعایت اصول ایمنی برق انجام شود تا از خطراتی مانند برق‌گرفتگی، جرقه‌زنی و آتش‌سوزی جلوگیری شود. رعایت فاصله هوایی مناسب، انتخاب سایز کابل درست، و اتصال زمین صحیح، سه رکن اصلی نصب ایمن هستند.
چرا رعایت استاندارد نصب بریکر صنعتی اهمیت دارد؟
بریکر صنعتی، کلیدی است که مدار قدرت را در برابر اضافه‌جریان و اتصال‌کوتاه قطع می‌کند؛ اما این عملکرد حفاظتی تنها زمانی تضمین می‌شود که نصب آن مطابق اصول فنی و ایمنی بریکر صنعتی انجام شده باشد. نصب نادرست حتی روی یک بریکر باکیفیت هم می‌تواند عملکرد حفاظتی را بی‌اثر کند.
بر اساس تجربه پروژه‌های آرس نیرو، بخش زیادی از خرابی‌های زودهنگام بریکر یا خطاهای عملکردی، نه به دلیل ایراد تجهیز، بلکه به دلیل نصب غیراستاندارد رخ می‌دهد؛ از جمله سایز نامناسب کابل، عدم تهویه کافی تابلو یا اتصال زمین ضعیف.
الزامات پیش از نصب بریکر صنعتی
پیش از شروع نصب بریکر صنعتی، چند بررسی اولیه ضروری است:
- تطابق آمپراژ و کلاس قطع بریکر با بار مدار
- بررسی سازگاری بریکر با سایر تجهیزات تابلو (کنتاکتور، فیوز، رله)
- اطمینان از قطع کامل برق مدار قبل از شروع کار
- استفاده از تجهیزات حفاظت فردی (دستکش عایق، عینک ایمنی)
| مرحله بررسی | هدف |
|---|---|
| تطابق آمپراژ با بار مدار | جلوگیری از قطع بی‌مورد یا عدم قطع در اضافه‌بار |
| بررسی فضای تابلو | اطمینان از تهویه و فاصله ایمنی کافی |
| قطع کامل برق مدار | حذف خطر برق‌گرفتگی حین نصب |
| بازرسی کابل و سطح مقطع | جلوگیری از افت ولتاژ و گرم‌شدن بیش‌ازحد |

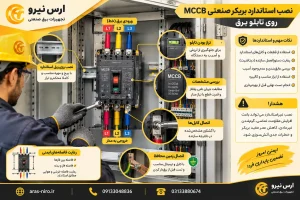

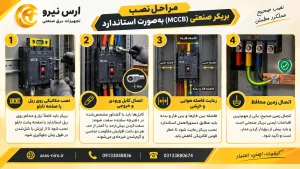

نحوه نصب MCCB به‌صورت استاندارد
نحوه نصب MCCB معمولاً شامل مراحل زیر است:
۱. نصب مکانیکی روی ریل یا صفحه تابلو
بریکر باید کاملاً تراز و محکم روی ریل استاندارد یا صفحه پشت تابلو نصب شود تا از لرزش یا شل‌شدن در طول زمان جلوگیری شود.
۲. اتصال کابل ورودی و خروجی
کابل‌ها باید با گشتاور مشخص‌شده در دفترچه سازنده سفت شوند؛ سفت‌کردن بیش‌ازحد یا کمتر از حد، هر دو باعث افزایش مقاومت تماسی و گرم‌شدن غیرعادی می‌شوند.
۳. رعایت فاصله هوایی و خزشی
فاصله بین فازها و بین فاز و بدنه باید مطابق دستورالعمل استاندارد نصب بریکر رعایت شود تا خطر قوس الکتریکی کاهش یابد.
۴. اتصال زمین محافظ
اتصال زمین صحیح، یکی از مهم‌ترین اقدامات ایمنی بریکر صنعتی است و باید پیش از برق‌دار کردن مدار، تست و تأیید شود.
نکات ایمنی حین و بعد از نصب بریکر صنعتی
رعایت این نکات، ریسک حوادث را در مرحله نصب و بهره‌برداری اولیه کاهش می‌دهد:
- هرگز نصب را روی مدار برق‌دار انجام ندهید
- از ابزار عایق‌شده مخصوص کار برق استفاده کنید
- پس از نصب، پیش از اتصال دائم بار، یک تست عملکرد اولیه انجام دهید
- علائم هشدار و برچسب ولتاژ را روی تابلو نصب کنید
استاندارد نصب بریکر صنعتی چه الزاماتی برای تابلوهای صنعتی دارد؟
استاندارد نصب بریکر معمولاً در چارچوب استانداردهای بین‌المللی طراحی تابلوهای برق صنعتی تعریف می‌شود و شامل الزاماتی درباره فاصله ایمنی، درجه حفاظت بدنه (IP) و ظرفیت حرارتی تابلو است. برای مقادیر دقیق مربوط به هر مدل بریکر، مراجعه به دیتاشیت رسمی سازنده ضروری است.
اشتباهات رایج در نصب بریکر صنعتی
- نصب بریکر با آمپراژ نامتناسب با بار واقعی مدار
- عدم رعایت فاصله هوایی مناسب بین تجهیزات مجاور
- استفاده از کابل با سطح مقطع کوچک‌تر از استاندارد
- عدم انجام تست عملکرد پیش از بهره‌برداری کامل
تیم فنی آرس نیرو در پروژه‌های نصب بریکر صنعتی، این خطاها را از رایج‌ترین دلایل بازگشت تجهیز برای تعمیر در ماه‌های ابتدایی بهره‌برداری می‌داند.
نصب توسط تیم متخصص یا اجرای داخلی؟
اگرچه نصب بریکرهای کوچک با آمپراژ پایین گاهی توسط برق‌کار کارخانه انجام می‌شود، اما برای بریکرهای صنعتی با آمپراژ بالا یا نقش حیاتی در مدار، توصیه می‌شود نصب توسط تیم متخصص و مطابق استاندارد نصب بریکر انجام شود. این کار از خطاهای پرهزینه در بلندمدت جلوگیری می‌کند.
آرس نیرو خدمات نصب و راه‌اندازی بریکر صنعتی را برای واحدهای تولیدی و پیمانکاران تابلو برق ارائه می‌دهد و پس از نصب، امکان تست و کالیبراسیون بریکر نیز فراهم است.
سؤالات متداول
۱. آیا نصب بریکر صنعتی نیاز به مجوز یا تأیید فنی خاصی دارد؟
بسته به نوع پروژه و آمپراژ بریکر ممکن است تأیید فنی ناظر برق یا مهندس مسئول تابلو لازم باشد؛ برای پروژه‌های صنعتی بزرگ این موضوع باید از قبل بررسی شود.
۲. نحوه نصب MCCB با ACB چه تفاوتی دارد؟
اصول کلی مشابه است، اما ACB به دلیل آمپراژ بالاتر معمولاً نیاز به بستر نصب مستحکم‌تر و بررسی دقیق‌تر فاصله ایمنی دارد.
۳. چرا رعایت فاصله هوایی در نصب بریکر صنعتی مهم است؟
فاصله هوایی ناکافی می‌تواند باعث ایجاد قوس الکتریکی بین فازها یا بین فاز و بدنه شود که خطر آتش‌سوزی و آسیب جدی به تجهیزات را افزایش می‌دهد.
۴. آیا بعد از نصب بریکر صنعتی، تست جداگانه‌ای لازم است؟
بله، پیش از اتصال دائم بار، تست عملکرد اولیه و بررسی اتصال زمین باید انجام شود تا از عملکرد صحیح بریکر اطمینان حاصل شود.
۵. آیا ارس نیرو خدمات نصب بریکر صنعتی را ارائه می‌دهد؟
بله، تیم فنی ارس نیرو خدمات نصب و راه‌اندازی بریکر صنعتی را مطابق استاندارد نصب بریکر برای کارخانه‌ها و پیمانکاران تابلو برق انجام می‌دهد.
۶. هزینه نصب بریکر صنعتی به چه عواملی بستگی دارد؟
آمپراژ بریکر، پیچیدگی تابلو، نیاز به تست‌های تکمیلی و شرایط محل نصب از عوامل اصلی تعیین‌کننده هزینه هستند.
