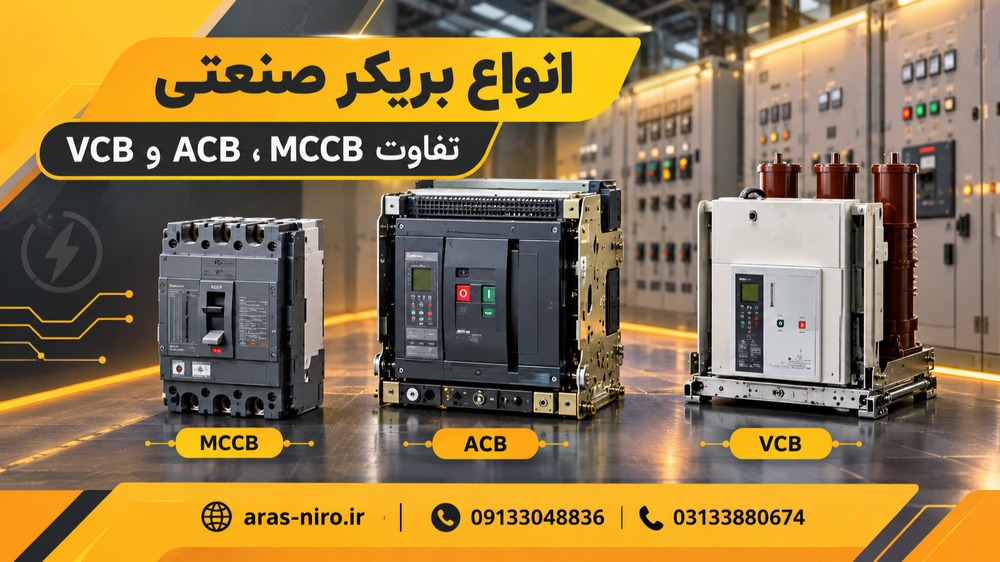

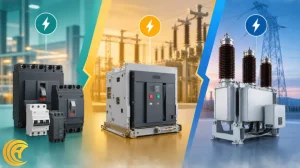

بریکر صنعتی، کلیدی است که مدار قدرت را در برابر اضافه‌جریان و اتصال‌کوتاه قطع می‌کند. انواع بریکر صنعتی سه دسته اصلی دارند: MCCB برای جریان‌های متوسط (معمولاً تا حدود ۱۶۰۰ آمپر)، ACB برای جریان‌های بالا در تابلوی اصلی فشار ضعیف، و VCB برای ولتاژ متوسط. انتخاب درست به جریان نامی، سطح ولتاژ و توان قطع شبکه بستگی دارد.
بریکر صنعتی چیست و چرا نوع آن مهم است؟
بریکر صنعتی (در متون فنی «کلید اتوماتیک» یا Circuit Breaker) وظیفه محافظت از کابل، تابلو و تجهیزات را بر عهده دارد. برخلاف سکسیونر، بریکر می‌تواند جریان اتصال‌کوتاه را هم قطع کند.
انتخاب نوع نادرست دو نتیجه دارد: یا بریکر در لحظه خطا توان قطع کافی ندارد، یا هزینه پروژه بی‌دلیل بالا می‌رود. برای مرور کلی مفاهیم پایه، راهنمای کامل بریکر صنعتی را ببینید. اگر بین بریکر، دژنکتور، سکسیونر و کنتاکتور سردرگم هستید، مقاله تفاوت بریکر با دژنکتور، سکسیونر و کنتاکتور را بخوانید.
انواع بریکر صنعتی بر اساس سطح ولتاژ
ساده‌ترین معیار دسته‌بندی، ولتاژ کاری است:
- فشار ضعیف (LV): MCCB و ACB، مناسب تابلوهای توزیع و تابلوی اصلی کارخانه.
- ولتاژ متوسط (MV): VCB و انواع مشابه، مناسب سلول‌های ورودی و خروجی پست‌های ۱۱، ۲۰ و ۳۳ کیلوولت.
پس اولین پرسش در انتخاب این است: مدار شما فشار ضعیف است یا ولتاژ متوسط؟
بریکر MCCB چیست؟
MCCB مخفف Molded Case Circuit Breaker است؛ بریکری که مکانیزم و کنتاکت‌هایش داخل یک قاب عایق قالب‌گیری‌شده قرار دارد. در بازار ایران، MCCB را اغلب «بریکر کامپکت» هم می‌نامند.
ساختار و حفاظت
MCCB معمولاً یکی از دو نوع واحد تریپ را دارد: حرارتی-مغناطیسی (ساده و اقتصادی) یا الکترونیکی (تنظیم‌پذیرتر و دقیق‌تر). سری‌های بزرگ‌تر معمولاً امکان تنظیم جریان تریپ دارند.
کاربرد
- تابلوهای توزیع فرعی و فیدر موتورها
- خروجی‌های تابلوی اصلی
- ماشین‌آلات و خطوط تولید با جریان متوسط
بریکر ACB چیست؟
ACB مخفف Air Circuit Breaker است. قوس الکتریکی هنگام قطع در هوا و داخل محفظه‌های قوس‌شکن خاموش می‌شود. ACB برای جریان‌های بالاتر از MCCB طراحی شده و معمولاً در ورودی تابلوی اصلی فشار ضعیف، پشت ترانسفورماتور، نصب می‌شود.
ویژگی‌های کلیدی
- واحد تریپ الکترونیکی با امکان تنظیم حفاظت‌های زمان‌بلند، زمان‌کوتاه، آنی و زمین‌خطا
- جریان تحمل کوتاه‌مدت (Icw): امکان هماهنگی انتخابی (Selectivity) با بریکرهای پایین‌دست
- ساختار قابل درج و خروج (Drawout): سرویس و تعویض بدون قطع طولانی تابلو
- امکان موتور شارژ، کویل‌های فرمان و ارتباط با سیستم اتوماسیون، بسته به مدل
بریکر VCB چیست؟
VCB مخفف Vacuum Circuit Breaker است. قوس الکتریکی در محفظه خلأ (Vacuum Interrupter) خاموش می‌شود. این فناوری در ولتاژ متوسط رایج است و به تعمیر و نگهداری نسبتاً کمی نیاز دارد. در ادبیات فنی ایران، این تجهیز را اغلب «دژنکتور خلأ» می‌نامند.
VCB معمولاً با رله حفاظتی جداگانه کار می‌کند و فرمان قطع را از رله می‌گیرد. کاربردهای رایج آن:
- سلول‌های ورودی و خروجی پست‌های ولتاژ متوسط
- حفاظت ترانسفورماتورهای توزیع و موتورهای MV
- شبکه‌های داخلی کارخانه‌های بزرگ
بریکر MCCB چه تفاوتی با ACB دارد؟
تفاوت MCCB و ACB در سه چیز خلاصه می‌شود: محدوده جریان، امکان تنظیم و قابلیت سرویس.
MCCB جمع‌وجورتر و اقتصادی‌تر است و برای جریان‌های متوسط به‌کار می‌رود. ACB بزرگ‌تر است، جریان‌های بالاتر را تحمل می‌کند، تنظیمات حفاظتی کامل‌تری دارد و قطعاتش قابل سرویس است. MCCB در بیشتر موارد یک واحد یکپارچه است و در صورت خرابی جدی، تعویض آن مقرون‌به‌صرفه‌تر است.
در تابلوهای بزرگ معمولاً هر دو کنار هم استفاده می‌شوند: ACB در ورودی و MCCB در خروجی‌ها.

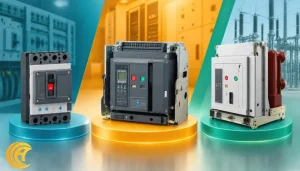

جدول مقایسه MCCB، ACB و VCB
| ویژگی | MCCB | ACB | VCB |
|---|---|---|---|
| سطح ولتاژ | فشار ضعیف | فشار ضعیف | ولتاژ متوسط |
| محدوده جریان (رایج) | متوسط؛ معمولاً تا حدود ۱۶۰۰ آمپر | بالا؛ از حدود ۸۰۰ تا ۶۳۰۰ آمپر | بسته به کلاس و سازنده |
| روش خاموش‌کردن قوس | هوا در قاب قالب‌گیری‌شده | هوا با قوس‌شکن | خلأ |
| حفاظت | حرارتی-مغناطیسی یا الکترونیکی | الکترونیکی، قابل تنظیم | معمولاً با رله حفاظتی خارجی |
| قابلیت سرویس | محدود | خوب (Drawout) | خوب |
| کاربرد | تابلوی توزیع، فیدر موتور | ورودی تابلوی اصلی LV | پست‌ها و سلول‌های MV |
| استاندارد مرجع | IEC 60947-2 | IEC 60947-2 | IEC 62271-100 |
| رده قیمتی نسبی | اقتصادی تا متوسط | بالاتر از MCCB | بالا (بسته به سلول و رله) |
محدوده‌ها تقریبی و رایج هستند و بسته به برند و سری تفاوت دارند. مقدار دقیق را از کاتالوگ سازنده بگیرید. قیمت واقعی هم فقط از طریق استعلام مشخص می‌شود.
چگونه بین MCCB، ACB و VCB انتخاب کنیم؟
پیش از انتخاب، این داده‌ها را جمع کنید:
- سطح ولتاژ شبکه (فشار ضعیف یا ولتاژ متوسط)
- جریان نامی بار و جریان اتصال‌کوتاه محاسبه‌شده در محل نصب (Icu/Ics)
- نیاز به هماهنگی انتخابی با بریکرهای بالادست و پایین‌دست
- نیاز به سرویس‌پذیری، تله‌متری یا فرمان از راه دور
- محدودیت فضای تابلو و بودجه پروژه
اگر جریان اتصال‌کوتاه محل نصب از توان قطع بریکر بیشتر باشد، آن بریکر ایمن نیست، حتی اگر آمپراژ نامی‌اش مناسب باشد. برای جمع‌بندی گام‌به‌گام، راهنمای انتخاب و خرید بریکر مناسب پروژه را ببینید.
تجربه تیم فنی ارس نیرو
آرس نیرو در تأمین، فروش، تعمیر، نصب و راه‌اندازی بریکر صنعتی فعالیت می‌کند. تیم فنی ما در پروژه‌های تابلو برق معمولاً پیش از پیشنهاد مدل، جریان اتصال‌کوتاه و شرایط محل نصب را بررسی می‌کند، چون اشتباه رایج، انتخاب صرفاً بر اساس آمپراژ است.
برای بررسی نیاز پروژه یا دریافت قیمت، به صفحه خرید بریکر صنعتی و استعلام قیمت مراجعه کنید.
سوالات متداول
تفاوت اصلی MCCB و ACB چیست؟
MCCB برای جریان‌های متوسط و توزیع فرعی است و ساختاری فشرده دارد. ACB برای جریان‌های بالا در ورودی تابلوی اصلی است، تنظیمات حفاظتی کامل‌تر دارد و قابل سرویس است.
بریکر VCB چیست؟
VCB بریکر خلأ برای ولتاژ متوسط است. قوس الکتریکی در محفظه خلأ خاموش می‌شود و فرمان قطع معمولاً از رله حفاظتی می‌آید. در ایران اغلب «دژنکتور خلأ» گفته می‌شود.
بریکر کامپکت همان MCCB است؟
در بازار ایران، عبارت «بریکر کامپکت» اغلب برای MCCB به‌کار می‌رود. اما «Compact» نام سری برخی برندها هم هست؛ برای اطمینان، کد کامل مدل را بررسی کنید.
آیا می‌توان VCB را جای ACB در تابلوی فشار ضعیف استفاده کرد؟
خیر. VCB برای ولتاژ متوسط طراحی شده و ACB برای فشار ضعیف. سطح ولتاژ، ابعاد و سیستم حفاظتی این دو با هم متفاوت است.
برای انتخاب بریکر صنعتی چه اطلاعاتی لازم است؟
حداقل به ولتاژ شبکه، جریان نامی بار، جریان اتصال‌کوتاه محل نصب، نوع بار و نیاز به هماهنگی حفاظتی نیاز دارید. برای دقت بیشتر، پلاک بریکر فعلی یا نقشه تک‌خطی تابلو کمک می‌کند.
